Большие оригиналы
Мало кто задумывается о процессах, происходящих в привычном двигателе внутреннего сгорания. В самом деле, кто вспомнит курс физики уровня
6-7-го класса средней школы? Разве что общие моменты запечатлелись в памяти железно: цилиндры, поршни, четыре такта, впуск и выпуск. Неужели за сто с лишним лет ничего не изменилось? Разумеется, это не совсем так. Усовершенствовались поршневые двигатели, появились и принципиально иные способы заставить вал вращаться.
Помимо прочих заслуг, компания "Мазда" (она же Toyo Cogyo Corp) известна как большой почитатель нетрадиционных решений. Имея изрядный опыт разработки и эксплуатации привычных четырехтактных поршневых двигателей, "Мазда" уделяет большое внимание альтернативным решениям, причем речь идет не о каких-то сугубо экспериментальных технологиях, а о продуктах, устанавливаемых в серийные автомобили. Наиболее известны две разработки: поршневой двигатель с циклом Миллера и роторный двигатель Ванкеля, по отношению к которым стоит отметить, что идеи, лежащие в основе этих моторов, родились не в лабораториях "Мазды", но именно этой компании удалось довести до ума оригинальные инновации. Часто бывает, что вся прогрессивность какой-либо технологии сводится на нет дорогостоящим процессом производства, неэффективностью в составе конечного изделия или еще какими-то причинами. В нашем случае звезды сложились в удачную комбинацию и Миллер с Ванкелем получили путевку в жизнь в качестве узлов автомобилей "Мазда".
Цикл сгорания топливовоздушной смеси в четырехтактном двигателе называется циклом Отто. Но немногие автолюбители знают, что существует усовершенстованный вариант этого цикла - цикл Миллера, и именно "Мазде" удалось построить реально работающий мотор в соответствии с положениями цикла Миллера - этим двигателем в 1993 году оснастили автомобили
Xedos 9, известные также как Millenia и
Eunos 800. Этот
V-образный шестицилиндровый двигатель объемом 2,3 литра оказался первым в мире работающим серийным двигателем Миллера. По сравнению с обычными моторами он развивает момент трехлитрового мотора с расходом горючего, как у двухлитрового. Цикл Миллера более эффективно использует энергию горения топливовоздушной смеси, поэтому мощный мотор получается более компактным и эффективным с точки зрения экологических требований.
 |
| Сравнение циклов Отто и Миллера |
У маздовского Миллера следующие характеристики: мощность
220 л. с. при
5500 об/мин, крутящий момент
295 Нм при
5500 об/мин - и это было достигнуто в 1993 году при объеме 2,3 литра. За счет чего же это было достигнуто? За счет некоторой непропорциональности тактов. Их длительность различна, поэтому степень сжатия и степень расширения, основные величины, описывающие работу ДВС, оказываются неодинаковыми. Для сравнения, в двигателе Отто продолжительность всех четырех тактов одинакова: впуск, сжатие смеси, рабочий ход поршня, выпуск - и степень сжатия смеси равна степени расширения газов сгорания.
 |

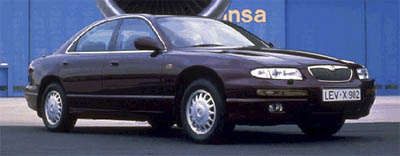

| Mazda Xedos 9 с двигателем Миллера |
Повышение степени расширения приводит к тому, что поршень способен выполнить большую работу - это существенно повышает КПД двигателя. Но, по логике цикла Отто, степень сжатия также повышается, и здесь существует определенный предел, выше которого сжать смесь невозможно, происходит ее детонация. Напрашивается идеальный вариант: степень расширения увеличить, степень сжатия по возможности снизить, что применительно к циклу Отто невозможно.
"Мазда" сумела побороть это противоречие. В ее двигателе с циклом Миллера понижение степени сжатия достигается путем введения задержки впускного клапана - он остается открытым, а часть смеси возвращается обратно во впускной коллектор. В этом случае сжатие смеси начинается не тогда, когда поршень прошел нижнюю мертвую точку, а в момент, когда им пройдена уже пятая часть пути до верхней мертвой точки. Кроме того, предварительно немного сжатую смесь подает в цилиндр компрессор Лисхолма, некий аналог нагнетателя. Вот так просто преодолевается парадокс: длительность такта сжатия несколько меньше такта расширения, а кроме того, уменьшается температура двигателя и процесс сгорания смести становится намного более чистым.
Еще одна удачная идея "Мазды" - разработка роторно-поршневого двигателя на основе идей, предложенных почти полсотни лет назад инженером Феликсом Ванкелем. Сегодняшние вызывающие восторг спорткары
RX-7 и
RX-8 с характерным "инопланетным" звуком мотора как раз скрывают под капотами роторные двигатели, которые теоретически схожи с обычными поршневыми, но практически - совершенно не от мира сего. Использование роторных двигателей Ванкеля в
RX-8 позволило компании "Мазда" сообщить своему детищу 190 или даже 230 лошадиных сил при объеме двигателя всего лишь 1,3 литра.
 |
| Роторный двигатель Феликса Ванкеля |
При массе и габаритах в два-три раза меньше, чем у поршневого мотора, роторный двигатель способен развить мощность, примерно равную мощности поршневого, вдвое большего по объему. Эдакий чертик в табакерке, который заслуживает самого пристального внимания. За всю историю автомобилестроения лишь две фирмы в мире умудрились создать работоспособные и не слишком дорогие роторы - это "Мазда" и... ВАЗ.
 |

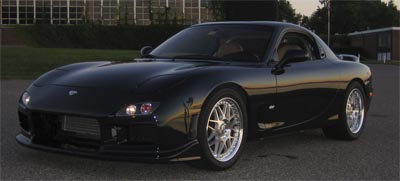

| Mazda RX-7 |
Функции поршня в роторно-поршневом двигателе выполняет ротор с тремя вершинами, с помощью которого давление сгоревших газов преобразуется во вращательное движение вала. Ротор как бы обкатывается вокруг вала, заставляя последний вращаться, причем ротор совершает движение по сложной кривой, именуемой "эпитрохоида". За один оборот вала ротор поворачивается на 120 градусов, а за полный оборот ротора в каждой из камер, на которую ротор делит неподвижный корпус-статор, происходит полный четырехтактный цикл "впуск - сжатие - рабочий ход - выпуск".
Интересно, что для этого процесса не требуется газораспределительный механизм, имеются лишь окна впуска и выпуска, которые перекрываются одной из трех вершин ротора. Еще одно неоспоримое преимущество двигателя Ванкеля - гораздо меньшее по сравнению с привычным поршневым мотором количество движущихся частей, что существенно уменьшает вибрацию и мотора, и автомобиля.
Необходимо признать, что сама эффективная сущность такого двигателя вовсе не исключает многих недостатков. Во-первых, это очень высокооборотистые, а значит, и высоконагруженные моторы, которым требуются дополнительные смазка и охлаждение. Например, расход от 500 до 1000 граммов специального минерального масла для Ванкеля - вполне привычное дело, ведь его приходится впрыскивать прямо в камеру сгорания для уменьшения нагрузок (синтетика не подходит из-за повышенной закоксовки отдельных узлов двигателя).
Конструктивый недостаток, пожалуй, единственный: дороговизна производства и ремонта, ведь прецизионные ротор и статор имеют весьма сложную форму, а потому у многих дилеров "Мазды" серьезный гарантийный ремонт таких моторов крайне прост: замена! Трудность еще и в том, что статор должен успешно противостоять температурным деформациям: в отличие от обычного мотора, где теплонагруженная камера сгорания частично охлаждается в фазе впуска и сжатия свежей рабочей смесью, здесь процесс сгорания всегда происходит в одной части двигателя, а впуск - в другой.
